Задача
Арыстановское — зрелое месторождение в Западном Казахстане с многопластовым разрезом юрских горизонтов; его двухпластовые нефтяные скважины эксплуатируют два пласта совместно с помощью ЭЦН. Контроль работы пластов опирался на ПГИ через компоновку Y-Tool: каждое исследование — остановка скважины, геофизическая бригада и высокая стоимость, а результат — лишь «снимок» на дату замера. Между исследованиями оператор не видел, как добыча делится между пластами и каковы обводнённость и давление каждого: распределение основывалось на ожидаемом соотношении около 70/30 в пользу верхнего горизонта.
Оператору требовались непрерывные данные о притоке по пластам в реальном времени — без остановок скважины и повторных спусков ГИС.
Решение

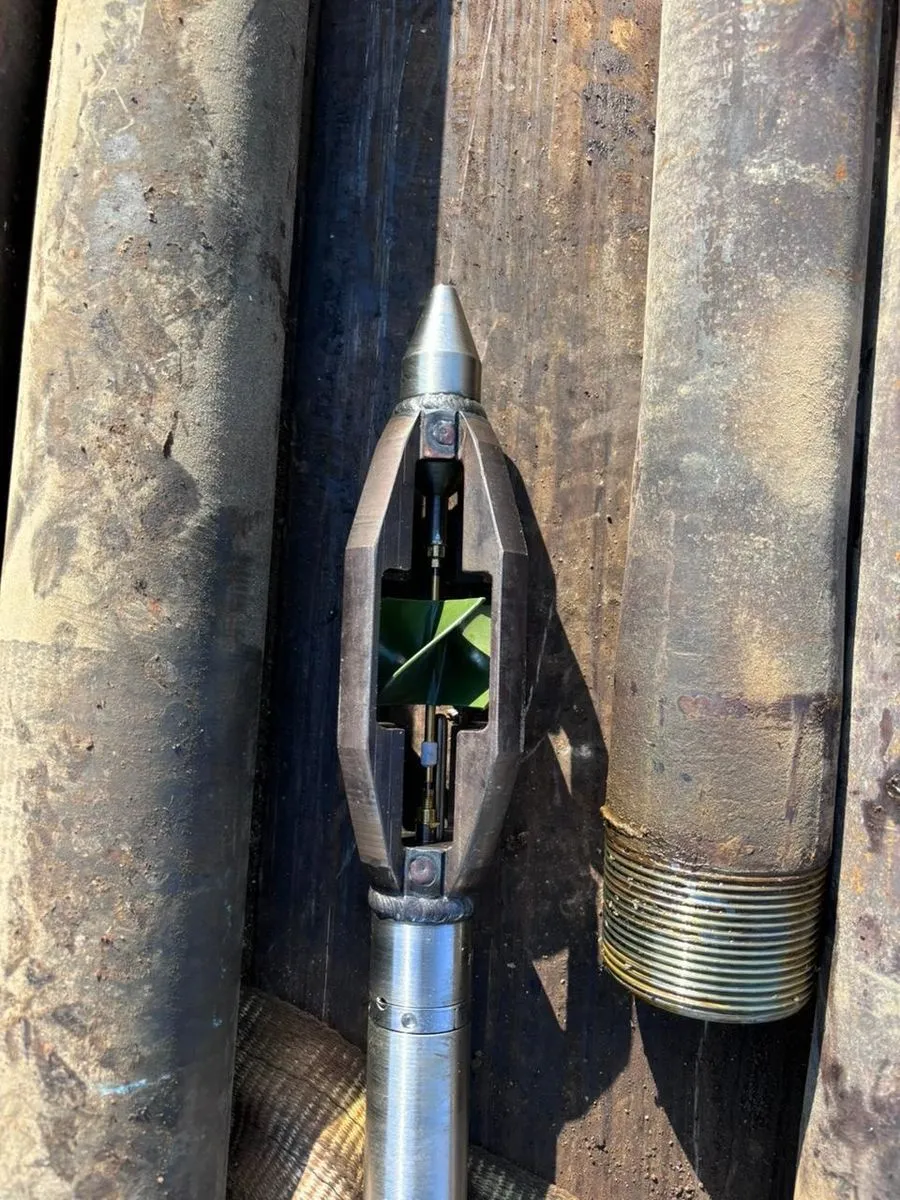

AB Smart Services встроила систему PROBE Multilayer в компоновку ЭЦН четырёх двухпластовых скважин: по два прибора на скважину, каждый непосредственно над своим продуктивным пластом, всего восемь. Система спускается при ремонте ЭЦН по стандартной программе — без Y-Tool, байпасной колонны и дополнительного кабеля на поверхность.
В скважине A-228, описанной в SPE-236181-MS, оба прибора подвешены на одном бронированном кабеле под стандартным погружным датчиком ЭЦН. Верхний — в 14 м ниже датчика, над горизонтом J-X, — измеряет поток обоих горизонтов; нижний — ещё на 32 м ниже, между горизонтами, — измеряет приток одного горизонта J-XI, а разность даёт J-X. Каждый прибор измеряет дебит турбинным расходомером, обводнённость в диапазоне 0–100%, давление и температуру. Погружной датчик передаёт эти данные по силовому кабелю ЭЦН на станцию управления, где они каждые 10 секунд отображаются рядом с параметрами ЭЦН.
- Независимость от производителя: подключение к стандартному интерфейсу погружного датчика всех основных поставщиков ЭЦН
- Подключение кабеля с приборами — четыре часа в рамках обычного спуска, с проверкой работоспособности через каждые 500 м
- Без дополнительного кабеля, линии управления, вводов в устьевую арматуру и наземной инфраструктуры
Результат
Оба прибора в скважине A-228 передавали данные по пластам с момента запуска — без остановок и без спусков ГИС. В первые недели, пока суммарный дебит выходил с примерно 9,4 на стабильные 11–11,7 м³/сут, соотношение между горизонтами заметно смещалось по мере очистки каждого пласта — такое изменение не увидеть ни по замерам на поверхности, ни по разовым ПГИ.
- Распределение по замерам за стабильный период 23 июля – 3 августа 2024 года: 55% верхний (J-X), 45% нижний (J-XI), ±4 процентных пункта — а не ожидавшиеся до установки ~70/30
- Оператор принял измеренное распределение для официального учёта добычи и отчётности перед регулятором
- Суммарный дебит по забойным приборам — 12,7 м³/сут — совпал с замером на сепараторе (11,9 м³/сут) и по ёмкости (12,1 м³/сут) в пределах точности приборов
- Обводнённость показала, что нижний пласт сначала отдавал жидкость глушения, а верхний с запуска давал нефть
- Режимы ЭЦН оптимизируются по отклику каждого пласта; любое изменение в скважине сразу привязывается к своему интервалу
- Кампании ПГИ через Y-Tool исключены — более 12 исследований за межремонтный период, с их остановками, бригадами и работой персонала на скважине
- Комплект из двух приборов стоит примерно как одно стандартное ПГИ, поэтому окупается первым же исключённым исследованием
PROBE™ Система многопластового внутрискважинного мониторинга
Один прибор. Непрерывные данные в реальном времени о давлении, температуре, дебите и обводнённости по каждому продуктивному интервалу — без дополнительных кабелей, внутрискважинных операций и повторных каротажных спусков.
